INTRODUCCIÓN
para la presente practica construiremos un sistema de multiplexores que pueden variar el numero de entradas con respecto al numero de salidas, siempre con un numero de entradas superior al numero de salidas. para este laboratorio reutilizaremos el sistema de codificación de 4 bits a 7 segmentos, pero con una variante y es que la salida van a ser dos displays 7 segmentos.
OBJETIVO
- Diseñar y construir un multiplexor de 8 a 4 que ira conectado a un decodificador de cuatro bits a 7 segmentos que muestre en dos displays los numeros que corresponden a el sistema de entrada.
ELEMENTOS
-PSCOC
-PROTOBOARD
-DIP SWITCH
-DOS DISPLAY
-RESISTENCIAS 330 ohm
LABORATORIO-PRACTICA
¿QUE ES UN MULTIPLEXOR?
Los multiplexores son circuitos
combinacionales con varias entradas y una única salida de datos.
Están dotados de entradas de control capaces de seleccionar una, y solo una, de
las entradas de datos para permitir su transmisión desde la entrada
seleccionada hacia dicha salida.
En
el campo de la electrónica el multiplexor se utiliza como dispositivo
que puede recibir varias entradas y transmitirlas por un medio de
transmisión compartido. Para ello lo que hace es dividir el medio de
transmisión en múltiples canales, para que varios nodos puedan comunicarse
al mismo tiempo.
Una
señal que está multiplexada debe demultiplexarse en el otro extremo.
una vez tengamos el diseño del multiplexor mas simple podemos reutilizarlo muchas veces creando un componente con el adentro. para de esta manera crear un multiplexor de 8 a 4.
RELOJ

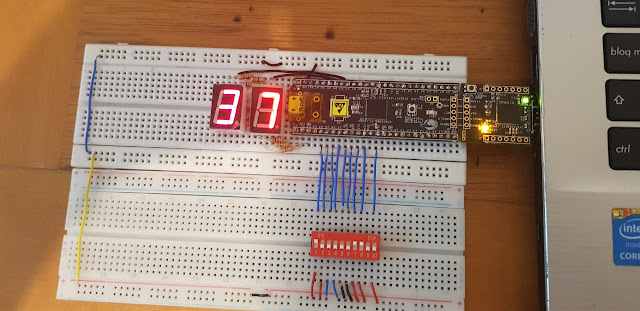

DISEÑO FINAL
CONCLUSIONES
como pudimos observar la mejor y mas fácil manera de construir un multiplexor es comenzar desde el multiplexor mas básico que existe que es el de 2 a 1, y reutilizarlo las veces que sea necesario agrupándolos en componentes. el multiplexor me permite simplificar las entradas de un sistema a un numero deseado de salidas.
